Pengertian VLAN (Virtual Lan).
adalah sekelompok perangkat pada satu LAN atau lebih yang dikonfigurasikan (menggunakan perangkat lunak pengelolaan) sehingga dapat berkomunikasi seperti halnya bila perangkat tersebut terhubung ke jalur yang sama, padahal sebenarnya perangkat tersebut berada pada sejumlah segmen LAN yang berbeda.
Tujuan pada VLAN.
*Kita mampu memahami materi VLAN.
*Kita mampu mengetahui topologi VLAN.
*Kita mampu memahami konfirmasi dari topologi VLAN tersebut.
Pengertian ROUTER.
Suatu perangkat keras pada jaringan komputer yang berfungsi untuk menghubungkan beberapa jaringan, baik itu jaringan yang sama maupun jaringan yang berbeda dari sisi teknologinya.
Fungsi ROUTER.
Untuk menghubungkan beberapa jaringan sehingga user dapat mengirimkan paket data dari suatu jaringan ke jaringan lainnya. Proses koneksi tersebut yaitu dengan mendistribusikan IP address kepada setiap komputer dalam jaringan, baik secara statis ataupun dengan DHCP (Dynamic Host Configuration Procotol).
Pengertian CISCO PACKET TRACER.
Packet Tracer adalah sebuah aplikasi simulator alat-alat jaringan cisco yang sering digunakan sebagai
media pembelajaran dan pelatihan, dan juga dalam bidang penelitian simulai jaringan komputer.
*Sebelum mulai kita siapkan :
6 PC.
6 LAPTOP.
1 ROUTER.
3 SWICTH.

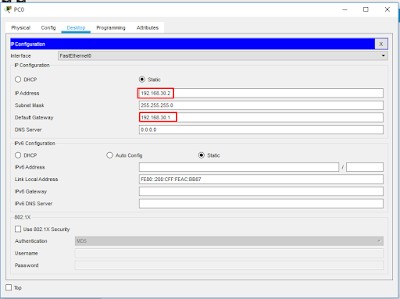

1. Pergi ke dekstop, lalu klik Ip configuration.
2. Selanjutnya kita masukan IP dan GATEWAY di setiap device ( pc & laptop ) yang berbeda vlan.
3. Selanjutnya kita lakukan mengkonfigurasi ke setiap SWITCH 1-3, Lalu nama kan setiap vlan
( Bebas ) dan konfigurasi seperti di bawah ini.
4. Setelah selesai mengkonfigurasi SWITCH 1-3, Selanjutnya kita mengkonfigurasi lagi di ROUTER
lakukan seperti di bawah ini.
5. Lalu kita cek sudah benar/tidaknya kita ketik *do sh ip int br, Lalu klik enter dan muncul seperti di bwah ini.
6. Setelah menyalakan Router, Selanjutnya kita tes PING terlebih dahulu pada PC & LAPTOP.
KESIMPULANNYA.
*Dengan diterapkan VLAN waktu perjalanan paket saat pertukaran data meningkat hingga lima kali lebih cepat dan rata-rata bandwith yang diberikan meningkat hingga 11,5% lebih besar.
